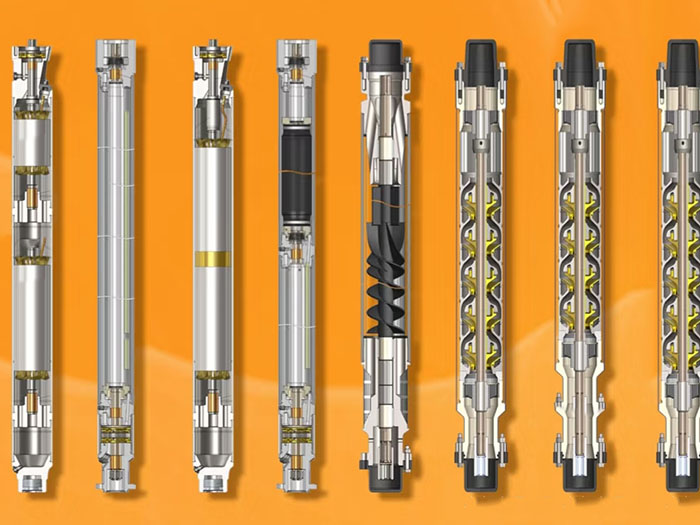

井下核心组件中，潜油电动机采用细长型设计以适应井径限制，机身直径通常小于160mm，长度可达10米。其定子绕组采用耐温绝缘材料，转子通过空心轴实现油循环冷却，确保在150℃环境下稳定运行。保护器作为电动机的“防护盾”，通过胶囊式结构平衡内外压差，防止井液侵入。当电机因温度变化导致润滑油体积变化时，保护器可自动补偿或溢出油量，同时内置止推轴承承受泵轴传递的轴向力。
  分离器是气液分离的关键环节，旋转式分离器通过叶轮加速混合液，利用离心力使气体聚集于中心、液体甩向外缘，分离效率较沉降式提升30%以上。分离后的液体经导壳逐级增压，通过潜油泵的400级叶轮组实现4500米扬程。叶轮采用浮动式设计，允许轴向微动以平衡热膨胀，导壳则通过径向扶正结构确保泵轴对中。
  地面配套系统中，潜油电缆采用钢带铠装与三层绝缘结构，可承受2500V电压及井下化学腐蚀。控制柜集成短路、过载、欠载保护功能，通过延时启动避免频繁启停对电机的冲击。接线盒作为电缆与控制柜的连接枢纽，距井口不小于3米，防止易燃气体倒灌引发事故。从叶轮的耐磨涂层到保护器的机械密封，每个配件均经过精密设计，共同构建起潜油电泵高能效、耐用的技术体系。
